Schäkel - geschweifte Form mit Bolzen, Mutter und Splint
- Tragfähigkeit (Hebezeuge): 55 Tonnen
Produktnummer:
GSchä-Hc2-55,0

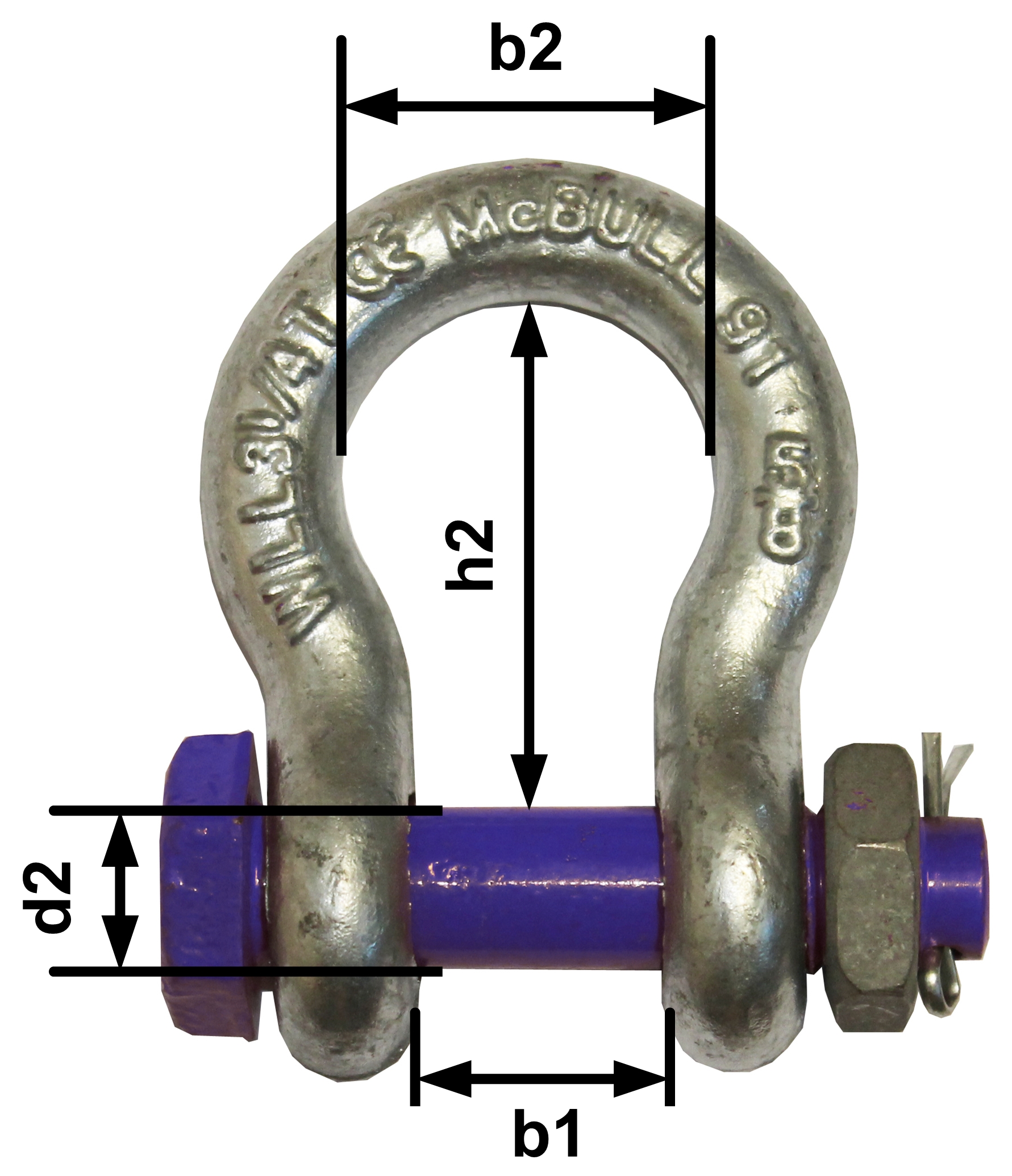

| Tragfähigkeit in Tonnen | Nenngröß in Zoll | Gewicht in kg | Maße in mm | ||
| b1 | d2 | h2 | |||
| 0,75 | 5/16 | 0,11 | 13,5 | 9,5 | 27,2 |
| 1,0 | 3/8 | 0,15 | 16,8 | 11,0 | 32,5 |
| 1,5 | 7/16 | 0,21 | 19,0 | 12,7 | 37,6 |
| 2,0 | 1/2 | 0,37 | 20,6 | 16,0 | 40,7 |
| 3,25 | 5/8 | 0,65 | 27,0 | 19,0 | 550,0 |
| 4,75 | 3/4 | 1,06 | 31,8 | 22,2 | 59,5 |
| 6,5 | 7/8 | 1,56 | 36,6 | 25,4 | 71,0 |
| 8,5 | 1 | 2,23 | 43,0 | 28,5 | 90,5 |
| 9,5 | 1 1/8 | 3,28 | 46,0 | 31,7 | 90,0 |
| 12,0 | 1 1/4 | 4,51 | 51,5 | 35,1 | 100,0 |
| 13,5 | 1 3/8 | 5,93 | 57,0 | 38,0 | 111,0 |
| 17,0 | 1 1/2 | 7,89 | 60,5 | 41,5 | 124,0 |
| 25,0 | 1 3/4 | 13,4 | 73,0 | 50,8 | 145,5 |
| 35,0 | 2 | 18,85 | 82,5 | 57,1 | 169,5 |
| 55,0 | 2 1/2 | 37,86 | 105,0 | 69,8 | 202,0 |
Produktinformationen "Schäkel - geschweifte Form mit Bolzen, Mutter und Splint"
Schäkel - Schäkel - geschweifte Form Bolzen, Mutter und Splint
- Bolzen rot oder blau lackiert
- Sicherheitsfaktor 6 = Bruchkraft entspricht minimal der 6-fachen Tragfähigkeit
- mit Tragfähigkeitskennzeichnung
- in verschiedenen Tragfähigkeiten lieferbar
| Nenngröße in Zoll: | 2 1/2 |
|---|---|
| Tragfähigkeit Schäkel: | 55 Tonnen |
| Gewicht: | 41,050 kg |
